Ionometer zur Messung der Luftionen

IM806V3

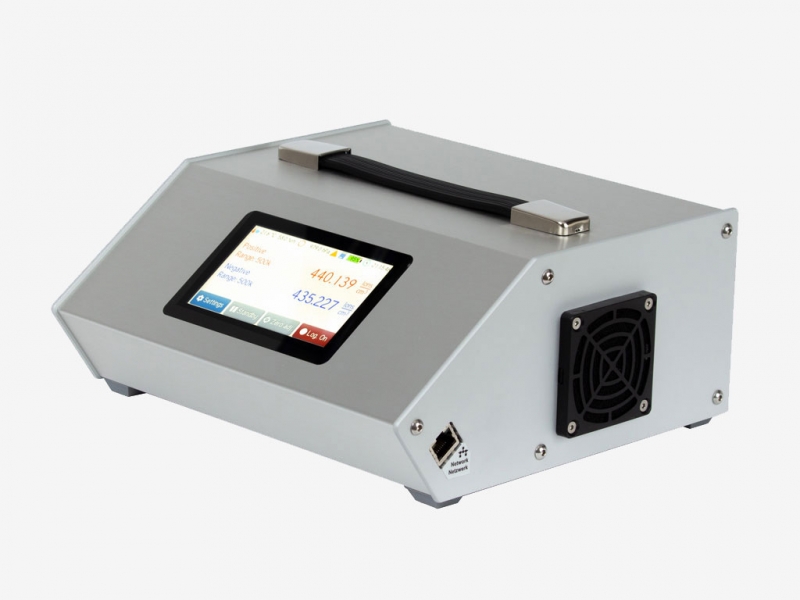

  • Das Ionometer IM806V3
  • Das Ionometer IM806V3

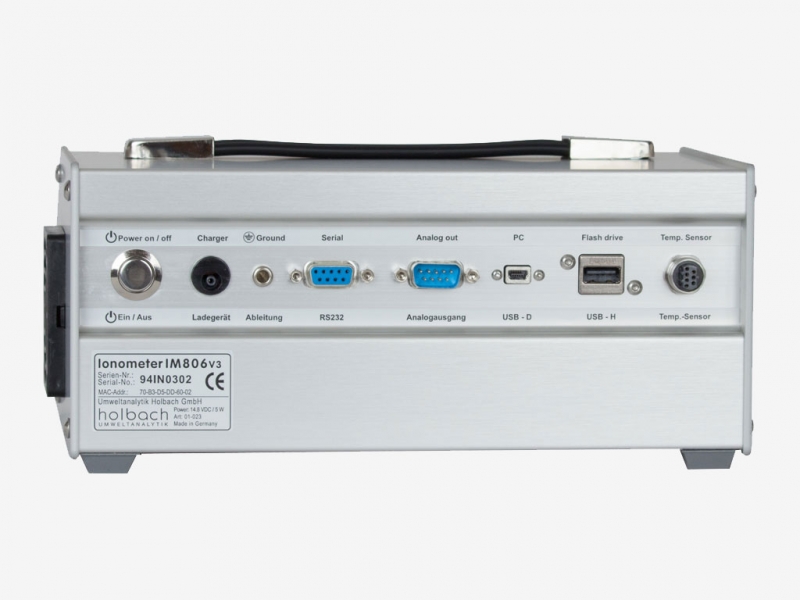

  • Die Rückseite des Ionometer IM806V3


Präzise Messungen von Luftionen in Innenräumen, Funktionsräumen, Produktionsstätten und Fahrzeugen werden immer wichtiger. Luftionen stellen aufgrund ihrer geringen elektrischen Ladung hohe technische Anforderungen an das Ionometer, dem Messgerät zur Messung der Ionenkonzentration.

Das Ionometer IM806V3 – eine Weiterentwicklung der Ionometer IM806 und IM806V2 – verfügt über zwei Messkanäle zur gleichzeitigen Messung der elektrisch positiv und negativ geladenen Luftionen.

Die Vorteile des IM806V3:

  • laminare Strömung
  • offenes Messsystem
  • beleuchtetes Grafikdisplay
  • automatischer, periodischer Nullpunktabgleich
  • Akku- und Netzbetrieb
  • USB-Device-Schnittstelle für den Anschluss an einen PC
  • USB-Host-Schnittstelle für externen USB-Speicher-Stick
  • RS232-Schnittstelle für die einfache Integration in Produktionsanlagen
  • Netzwerkschnittstelle (10 / 100 MBit)
  • integrierte 1 GB microSD-Speicherkarte (Industriestandard)
  • stabiles Aluminiumgehäuse
  • kompakte Abmessungen
  • Lüfterüberwachung
  • konfigurierbare galvanisch getrennte Analogausgänge
  • integrierter barometrischer Drucksensor
  • Anschluss für optionalen externen Klimasensor HC2A-S
Ausführung

Funktion

Funktionsprinzip des Ionometers IM806V3

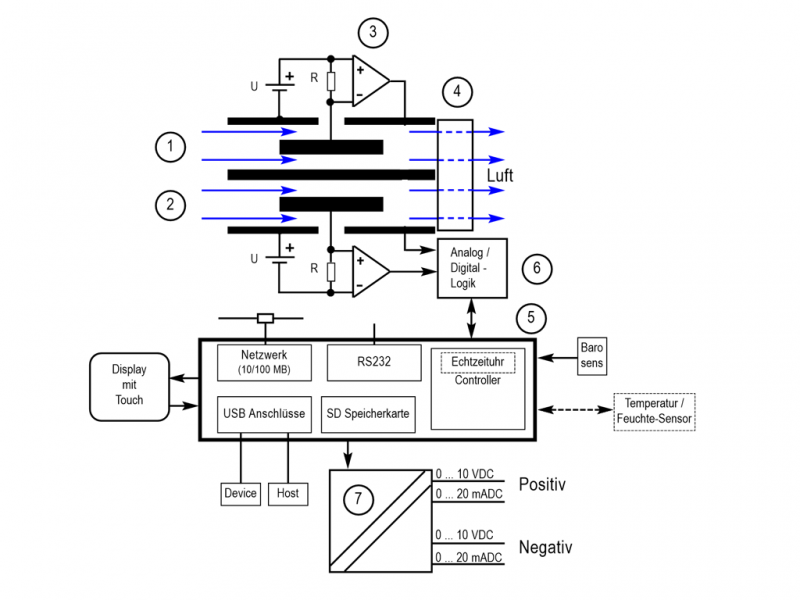

Das Messsystem besteht aus zwei äußeren Rohrelektroden (1 u. 2), in die zentrisch und elektrisch isoliert je eine kleinere Elektrode montiert sind. Zwischen den äußeren und den inneren Elektroden wird ein Gleichspannungspotenzial angelegt und somit ein elektrisches Gleichfeld zwischen den Elektroden erzeugt. Der Ventilator (4) saugt kontinuierlich Luft mit einem definierten Volumenstrom durch die beiden Rohrelektroden. Das elektrische Gleichfeld übt im Elektrodenbereich eine Kraft auf die Ionen in der durchströmenden Luft aus (Coulombsches Gesetz) und lenkt sie zu den inneren Elektroden. Da die Polaritäten der angelegten Spannung in den beiden Elektroden unterschiedlich sind, werden in der einen Elektrode die positiv geladenen Ionen und in der anderen Elektrode die negativ geladen Ionen zur Innenelektrode beschleunigt. Die Strömungsgeschwindigkeit der Luft, die Höhe der Ablenkspannung und die Geometrie der Elektroden sind so bemessen, dass die Ionen ab einer definierten Ionenbeweglichkeit die inneren Elektroden erreichen. Luftionen mit einer geringeren Ionenbeweglichkeit (Mittel- und Großionen) erreichen nur teilweise die Innenelektrode.

Der bei der Ladungsneutralisierung fließende Ladungsstrom erzeugt an sehr hochohmigen Widerständen (R) (bis zu 1011 Ohm) einen messbaren Spannungsabfall, der mit geeigneten Messverstärkern (3) zu einem der Luftionenkonzentration proportionalen Messwertsignal aufbereitet und noch in der Vorstufe (6) digitalisiert wird.

Gesteuert wird der gesamte Ablauf mit einem Mikrokontroller (5) der außerdem das Display, die Speicherlogik, die Analogausgänge (7), die USB-Schnittstellen, die RS232-Schnittstelle, die Netzwerkschnittstelle und die Klimasensoren bearbeitet.

Das IM806V3 verfügt über einen integrierten barometrischen Drucksensor.

Optional ist ein externer Temperatur- und Feuchtesensor zur Erfassung der Lufttemperatur und relativen Luftfeuchtigkeit verfügbar.
Die Klimadaten werden ebenfalls gespeichert.

Anwendung

Ionometer zur Messung der Luftionenkonzentration finden Anwendung in:

  • der Baubiologie und Umweltanalytik zur Überprüfung des Raumklimas und zur schnellen Detektion von ionisierender Strahlung (z.B. durch Radongas) und Erfassung von elektrischen Gleichfeldern aufgrund Ionenreduktion
  • der Qualitätssicherung in der Industrie zur Überprüfung von Ionisatoren im Produktionsprozess
  • der Klima-, Lüftungs- und Filtertechnik zur qualitativen Überprüfung der raumlufttechnischen Anlagen (RLT)
  • der Medizintechnik zur Forschung, Entwicklung und Produktkontrolle
  • ionisierten Produktionsräumen zur Produktionsmittelüberwachung
  • radiologischen Forschungseinrichtungen und Herstellerfirmen
  • der Fahrzeugindustrie zur Entwicklung und Qualitätssicherung bei Lüftungs- und Klimaanlagen

Lieferumfang

  • Messgerät IM806V3
  • Schnellladegerät
  • Handbuch
  • USB-Verbindungskabel
  • Kabel mit Klemme für den Ladungsausgleich
  • Software IMControl zur Konfiguration und Messwertverarbeitung
Funktionsprinzip des Ionometers IM806V3

Das Messsystem besteht aus zwei äußeren Rohrelektroden (1 u. 2), in die zentrisch und elektrisch isoliert je eine kleinere Elektrode montiert sind. Zwischen den äußeren und den inneren Elektroden wird ein Gleichspannungspotenzial angelegt und somit ein elektrisches Gleichfeld zwischen den Elektroden erzeugt. Der Ventilator (4) saugt kontinuierlich Luft mit einem definierten Volumenstrom durch die beiden Rohrelektroden. Das elektrische Gleichfeld übt im Elektrodenbereich eine Kraft auf die Ionen in der durchströmenden Luft aus (Coulombsches Gesetz) und lenkt sie zu den inneren Elektroden. Da die Polaritäten der angelegten Spannung in den beiden Elektroden unterschiedlich sind, werden in der einen Elektrode die positiv geladenen Ionen und in der anderen Elektrode die negativ geladen Ionen zur Innenelektrode beschleunigt. Die Strömungsgeschwindigkeit der Luft, die Höhe der Ablenkspannung und die Geometrie der Elektroden sind so bemessen, dass die Ionen ab einer definierten Ionenbeweglichkeit die inneren Elektroden erreichen. Luftionen mit einer geringeren Ionenbeweglichkeit (Mittel- und Großionen) erreichen nur teilweise die Innenelektrode.

Der bei der Ladungsneutralisierung fließende Ladungsstrom erzeugt an sehr hochohmigen Widerständen (R) (bis zu 1011 Ohm) einen messbaren Spannungsabfall, der mit geeigneten Messverstärkern (3) zu einem der Luftionenkonzentration proportionalen Messwertsignal aufbereitet und noch in der Vorstufe (6) digitalisiert wird.

Gesteuert wird der gesamte Ablauf mit einem Mikrokontroller (5) der außerdem das Display, die Speicherlogik, die Analogausgänge (7), die USB-Schnittstellen, die RS232-Schnittstelle, die Netzwerkschnittstelle und die Klimasensoren bearbeitet.

Das IM806V3 verfügt über einen integrierten barometrischen Drucksensor.

Optional ist ein externer Temperatur- und Feuchtesensor zur Erfassung der Lufttemperatur und relativen Luftfeuchtigkeit verfügbar.
Die Klimadaten werden ebenfalls gespeichert.

Ionometer zur Messung der Luftionenkonzentration finden Anwendung in:

  • der Baubiologie und Umweltanalytik zur Überprüfung des Raumklimas und zur schnellen Detektion von ionisierender Strahlung (z.B. durch Radongas) und Erfassung von elektrischen Gleichfeldern aufgrund Ionenreduktion
  • der Qualitätssicherung in der Industrie zur Überprüfung von Ionisatoren im Produktionsprozess
  • der Klima-, Lüftungs- und Filtertechnik zur qualitativen Überprüfung der raumlufttechnischen Anlagen (RLT)
  • der Medizintechnik zur Forschung, Entwicklung und Produktkontrolle
  • ionisierten Produktionsräumen zur Produktionsmittelüberwachung
  • radiologischen Forschungseinrichtungen und Herstellerfirmen
  • der Fahrzeugindustrie zur Entwicklung und Qualitätssicherung bei Lüftungs- und Klimaanlagen
  • Messgerät IM806V3
  • Schnellladegerät
  • Handbuch
  • USB-Verbindungskabel
  • Kabel mit Klemme für den Ladungsausgleich
  • Software IMControl zur Konfiguration und Messwertverarbeitung

Weitere Informationen

Ansaugverlegung

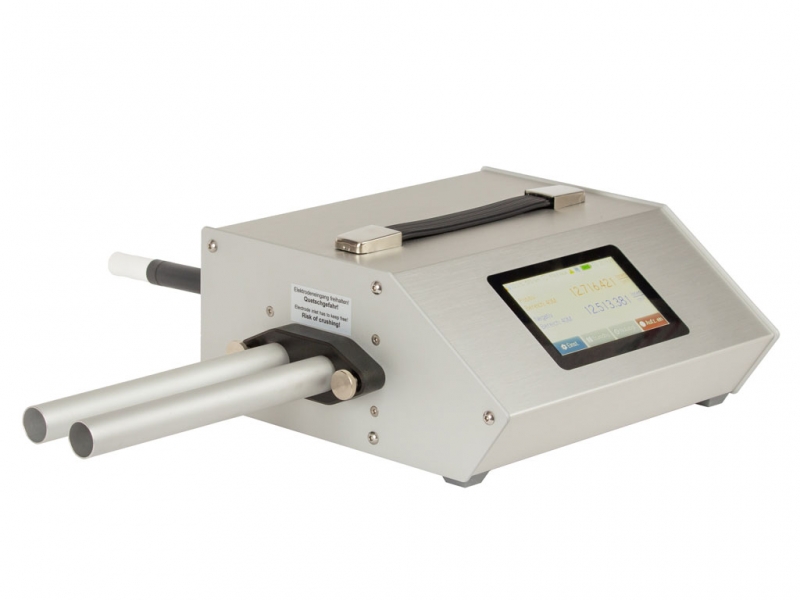

Zur direkten Messung an Quellen und zur Vermeidung von Anprall-Turbulenzen in Luftströmungen steht die optionale Ansaugverlegung zur Verfügung.

Die Ansaugverlegung wird einfach an das Ionometer IM806V3 angeschraubt. Über die Schrauben wird die Ansaugverlegung elektrisch mit dem Gehäusepotenzial verbunden.

Außerdem können auf die Ansaugverlegung Einlaufdüsen zur Anpassung des Volumenstromes bei Messungen in externen Strömungen aufgesteckt werden. Die Einlaufdüsen werden nach Kundenangabe berechnet und gefertigt.
